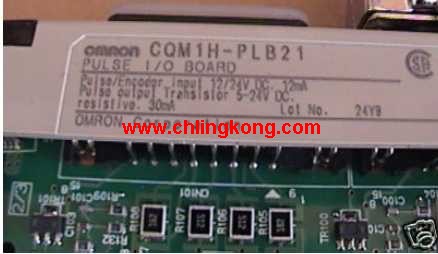

CQM1H-PLB21 脈沖I/O板歐姆龍CQM1H-PLB21 安裝位置/板號：一塊安裝在內裝板槽2(右槽)

DeviceNet I/O鏈接單元是DeviceNet網絡(luò )的從單元，
該單元可用作將一臺或幾臺CQM1H的PLC連到DeviceNet的主單元上。I/O點數：32點輸入歐姆龍CQM1H-PLB21。
只用單一電纜，B7A接口單元連接I/O設備的大距離500m，
具有各種I/O容量的單元。
可在實際應用中減少布線，
連接到PLC進行簡單的數字通信，
或連接操作面板或機器人，
不管連接到任何裝置，
都可減少所需連接電纜數CQM1H-PLB21大輸入輸出點數：256點。
程序容量：7.2k程序步。
數據內存：6k字節數據。
模擬設定：無。
脈沖輸入輸出：有歐姆龍CQM1H-PLB21。
ABS/F：無。
直流24V輸入：16點。
Rs232端口：有。
CQM1H為靈活配置的系統提高附加值的機械控制功能。
緊湊型設計包含許多可用于分散控制的功能。
機械控制不斷需要更先進的功能和更快的處理速度。
CQM1H是一種功能完善的緊湊型PLC，
能為業界的輸送分散控制等提供高附加值機器控制歐姆龍CQM1H-PLB21。
它還具有通過各種內裝板進行升級的能力。
大程序容量和存儲器單元，以及及windows環境下的軟件開發能力。
CQM1H也能用于包裝系統，并支持HACCP(寄生脈沖分析關鍵控制點)過程處理標準。輸出點數：6點。
大開關容量：0.4A AC100-240V歐姆龍脈沖I/O板。
小開關容量：100mA AC10V 50mA AC24V 10mA AC100V 10mA AC240V。
響應時間(ON延遲)：大1ms。
響應時間(OFF延遲)：大1/2周期與負載頻率+1ms。
外部連接：端子臺。
輸出/公共端：4和2(2回路)。
漏電流：大1mA AC100V 大2mA AC200V歐姆龍脈沖I/O板。
內部電流消耗(DC5V)：大250mA。
齊全的功能可提供先進的機器控制。
CQM1H的特色在于具有一系列的內裝板。
通過這些內裝板可實現一般定位多點高速計數器輸入、對旋轉編碼輸入
模擬量輸入/輸出、模擬量設置和連接到標準串行設備的串行通訊歐姆龍脈沖I/O板。氣
根據客戶的需要選擇合適的PLC內裝板進行應用。輸出信號范圍：電壓-10-10V 電流0-20mA。
分辨率：電壓1/4096 電流1/2048。
轉換速度：0.5ms/2點。
CQM1-DA021該單元提供了2路數模轉換，
其D/A轉換速度是0.5ms/2點。
需與電源單元一起使用?？捎糜贑PU單元：CQM1H-CPU51/61。
安裝位置和板數：在槽1可安裝1塊板。
串行通信端口(端口1)：RS-232C：大速率19.2kbps,大距離15m。
串行通信端口(端口2)：RS422a/485：大速率19.2kbps,大距離500m。
協議(端口1和端口2)：每個端口分別設置為上連接,無協議，宏協議，1:1數據連接，1:N模式的NT鏈接或1：1模式NT鏈接。
電流消耗：大200mA,DC5V。
串行通信板有2個端口，可用來連接上位機計算機，
可編程終端外部串行設備裝置或除編程器外的其它編程程設備CQM1H-PLB21。
與CPU單元的內置端口不同的是，
串行通信板支持協議宏功能，

該功能將改善CQM1H與外部串行設備之間的通信歐姆龍CQM1H-PLB21。
串行通信板具有2個端口：RS-232C端口和RS-422A/485端口。
RS422A/485端口支持無適配器的1:N連接(協議宏或1:1 NT連接)。
